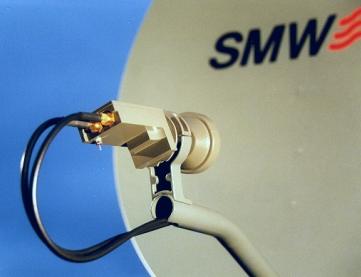

LNB, dwa wyjścia, stabilizacja oscylatora lokalnego PLL



System zawiera:

  • 1 szt. LNA Dual Output SMA.
  • 2 szt. SMA-kabel dł. 2-4 m.
  • 1 szt. LO Low filtr LO 9.75,  10.0 lub 10.75 GHz.
  • 1 szt. PLL-LNB LO 9.75, 10.0 lub 10.75  GHz..
  • 1 szt. LO Low filtr LO 10.75 lub 11.3 GHz.
  • 1 szt. PLL-LNB LO 10.75 lub 11.3 GHz..
  • LO 9.75 i 10.75 GHz

    Częstotliwość wejściowa Low/High 10.7-11.8/11.7-12.75 GHz
    LO częstotliwość 9.75 GHz (low band)
    10.75 GHz (high band)
    Częstotliwość wyjściowa 950-2050 MHz (low band)
    950-2000 MHz (high band)

    LO 10.0 i 10.75 GHz

    Częstotliwość wejściowa Low/High 10.95-12.1/11.7-12.75 GHz
    LO częstotliwość 10.0 GHz (low band)
    10.75 GHz (high band)
    Częstotliwość wyjściowa 950-2100 MHz (low band)
    950-2000 MHz (high band)

    LO 10.0 i 11.3 GHz

    Częstotliwość wejściowa Low/High 10.95-12.1/12.25-12.75 GHz
    LO częstotliwość 10.0 GHz (low band)
    11.3 GHz (high band)
    Częstotliwość wyjściowa 950-2100 MHz (low band)
    950-1450 MHz (high band)

    LO 10.75 i 11.3 GHz

    Częstotliwość wejściowa Low/High 11.7-12.75/12.25-12.75 GHz
    LO częstotliwość 10.75 GHz (low band)
    11.3 GHz (high band)
    Częstotliwość wyjściowa 950-2000 MHz (low band)
    950-1450 MHz (high band)

    Specyfikacja typowego systemu (SMA kable)

    Poziom szumów, typ. 1.2 dB
    Wzmocnienie, typ. 52.4 dB
    Tolerancja wzm. typ. 1.5 dB w zakresie 30 MHz
    LO stabilność 150 kHz (-30 do +60° C)
    25 kHz (-30 do +60° C) opcja
    Poziom szumów fazowych, typ. -65 dBc @ 1 kHz, -90 dBc @ 10 kHz
    (PLL 150 kHz)
    -67 dBc @ 1 kHz, -85 dBc @ 10 kHz
    (PLL 25 kHz)
    DC zasilanie LNA 12-24V/40 mA typ
    DC zasilanie dla każdego PLL 12-24V/250 mA typ
    Temperatura pracy -30° do +60°C
    Wejście LNA WR-75 falowód
    Wejściowe VSWR LNA 2.5:1
    Wyjście LNA SMA-złącze
    Wejście adapter/Filtr SMA-złącze
    Wyjście adapter/Filtr WR-75 falowód
    Wejście PLL WR-75 falowód
    Wyjście PLL F-złącze 75 ohm lub
    N-złącze 50 ohm
    Wyjściowe VSWR 2:1 max
    Wymiary LNA 81 x 41 x 41 mm
    Waga LNA 145 g
    Wymiary adapter/Filtr 42 x 42 x 37 mm
    Waga adapter/Filtr 125 g
    Wymiary PLL 139 x 58 x 50 mm
    Waga PLL 587 g/szt. (F)
    626 g/szt. (N)

    <<
