LNB X-line, dualband



SMW LNB X-line typ A 10.0/11.0 GHz

Częstotliwość pracy 10.95-11.95 / 11.95-12.75 GHz
LO 10.0/11.0 GHz
Częstotliwość wyjściowa 950-1950 / 950-1750 MHz

SMW LNB X-line typ B 10.00/10.75 GHz

Częstotliwość pracy 10.95-11.7 / 11.7-12.75 GHz
LO 10.0 / 10.75 GHz
Częstotliwość wyjściowa 950-1700 / 950-2000 MHz

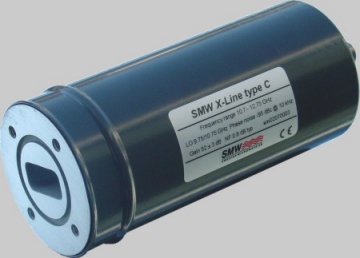

SMW LNB X-line typ C 9.75/10.75 GHz

Częstotliwość pracy 10.7-11.7 / 11.7-12.75 GHz
LO 9.75 / 10.75 GHz
Częstotliwość wyjściowa 1950-1950 / 950-2000 MHz

SMW LNB X-line typ E 9.75/10.6 GHz

Czestotliwość pracy 10.7-11.7 / 11.7-12.75 GHz
LO 9.75 / 10.6 GHz
Częstotliwość wyjściowa 950-1950 / 1100-2150 MHz

SMW LNB X-line typ G 10.0/11.3 GHz

Czestotliwość pracy 10.95-11.7 / 12.25-12.75 GHz
LO 10.0 / 11.3 GHz
Czestotliwość wyjściowa 950-1700 / 950-1450 MHz

 Dane wspólne SMW LNB X-line

Tolerancja wzmocnienia +/- 0.3 dB w zakresie 30 MHz
Wzmocnienie 52 +/- 3dB
Poziom szumów 0.8 dB typ
Szumy fazowe LO -75 dBc @ 1 kHz
-85 dBc @ 5 kHz
-95 dBc @ 10 kHz
-110 dBc @ 100kHz
-120 dBc @ >1 MHz
LO radiacja -50 dBm max
Wejście WR-75 falowód
Wyjście F-75 ohm
Wyjściowe VSWR 2.0:1 max
DC zasilanie band 1: 11.5-14 V
band 2: 16-19 V
140 mA typ
Temperatura pracy -30° do +60°C
Wymiary dlugość 132mm średnica 54mm
Waga 220 g (F), 236 g (N)
Opcje
  • Stabilność LO: +/-1, 1.5, 2MHz
  • Wybrane wzmocnienie
  • Złącze N
  • Dowolne LO

<<
